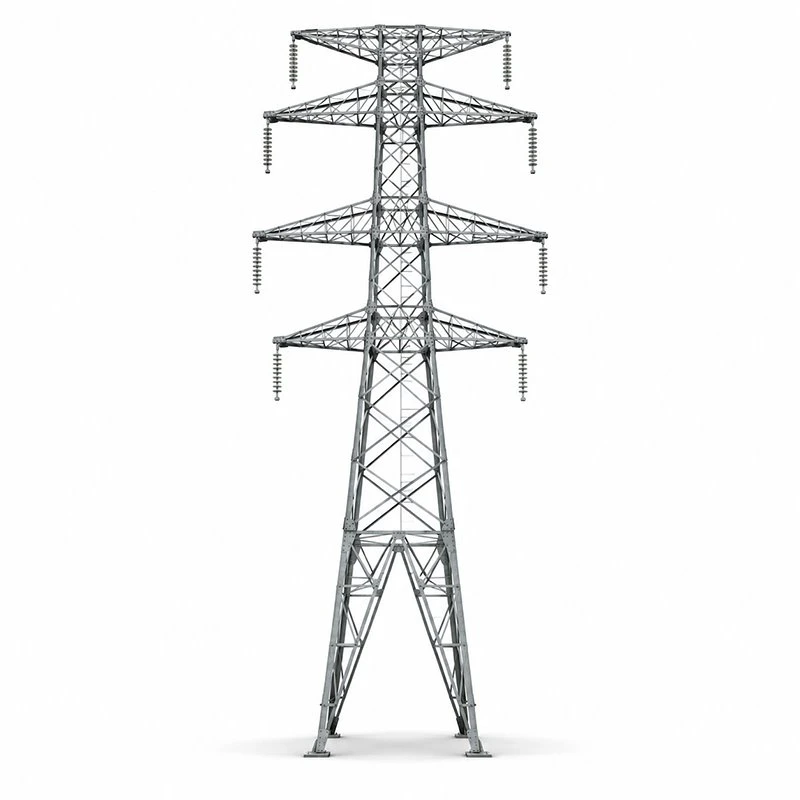

Double Circuit Angle Steel Tower

Stálturninn með tvöföldu hringrásarhorni er hannaður til að bera tvær sendingarrásir á sama turnhúsi. Hönnun þess krefst samræmdrar skipulagningar á leiðarafyrirkomulagi, lengd þverarms, einangrunarstöðu og samsettra áhrifa vinds og ísálags.

Hægt er að stilla turninn fyrir snerti-, spennu-, horn-, endastöðu eða krossstöðu. Línuhornið má hanna frá 0 til 90 gráður. Viðeigandi spennustig og burðarvirki eru ákvörðuð í samræmi við flutningsganginn, staðbundnar línuskilyrði og verklýsingar.

Fyrir erlend verkefni er hægt að hanna turninn í samræmi við staðbundið spennustig. Endanlegt framboðsumfang er staðfest í samræmi við framleiðslugetu fyrirtækisins fyrir flutningsturna 500kV og lægri og hæfiskröfur verkefnisins.

Algengar nafnhæðir eru 12, 15, 18, 21, 24, 27, 30, 33 og 36 metrar. Hægt er að nota ójöfn-fótabyggingar fyrir fjalllendi eða mismunandi grunnhæðir.

Heildarhæð, grunnbreidd og lengd þverarms eru ákvörðuð í samræmi við tvö-rásarfyrirkomulag, öryggisfjarlægð leiðara, línuspennu og grunnstöðu. Dæmigert lárétt span eru 250–500 metrar, en dæmigerð lóðrétt span eru 300–600 metrar.

Hægt er að passa turninn við LGJ-185, 240, 300, 400 og 500 leiðara. Hægt er að nota GJ stálstreng eða OPGW sjónjarðarvír fyrir jarðvírakerfið. Vegna þess að tvöfaldur hringrásarhorn stálturn inniheldur fleiri tengipunkta og íhlutategundir leiðara, ættu kaupendur að gefa upp turnvirkni, hringrásarfyrirkomulag, leiðaraforskrift, jarðvíraforskrift og turnáætlun fyrir framleiðslu.

Helstu stálvalkostir eru Q235B, Q355B og Q345B. Q420B gæti verið valið fyrir hönnun með miklum-álagi. Efni sem verkefnisland þarfnast er einnig hægt að nota eftir tæknilega staðfestingu.

Verksmiðjan lýkur hornstálskurði, leysiborun eða gata. Íhlutir eru tengdir með gráðu 6.8 eða gráðu 8.8 há- boltum. Uppsetningu á staðnum er almennt lokið með boltun frekar en suðu.

Turninn er heitt-galvaniseraður, með venjulegri sinkhúðunarþykkt sem er að minnsta kosti 85 μm. Viðbótartæringarvörn er hægt að tilgreina fyrir strandsvæði, mikið-vind eða salt-úðaumhverfi. Hönnunarskilyrði geta einnig falið í sér grunnvindhraða 23,5 m/s, 27 m/s eða 31 m/s, ísþykkt 5–50 mm og skjálftaskilyrði 6–8 gráður.

• Tvöföld-hringrásarverkefni innihalda oft margar turnstöður, íhlutanúmer og pökkunarhópa. Tækni-, efnis-, framleiðslu- og gæðateymi fyrirtækisins samræma turnáætlanir, auðkenningu íhluta og afhendingarlotur í gegnum pöntunina.

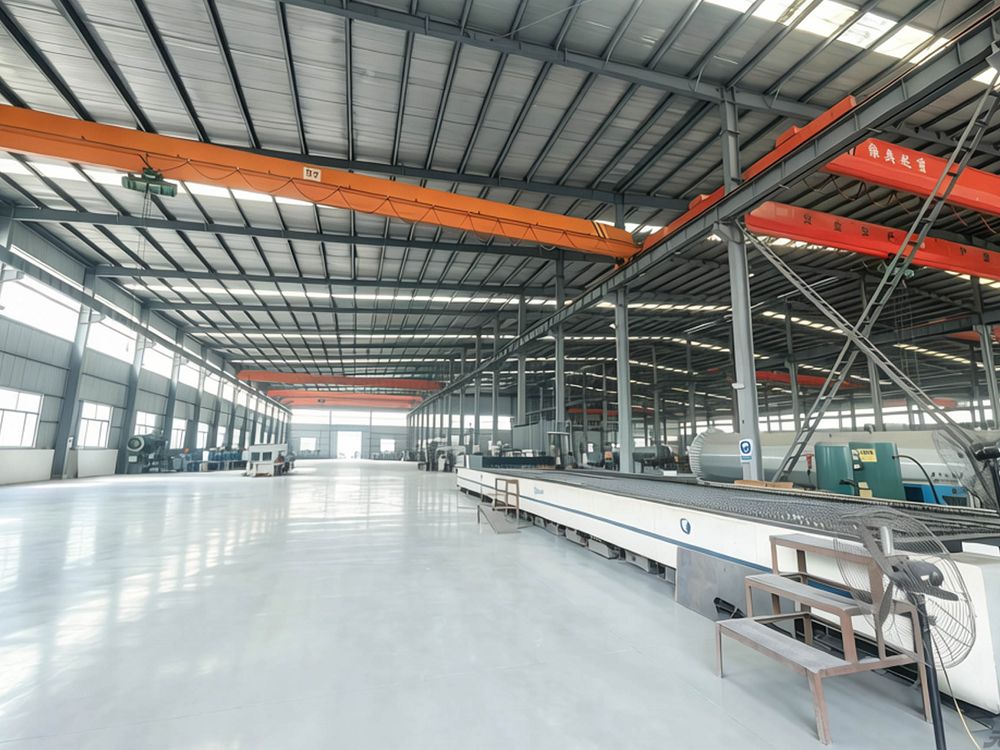

• Verksmiðjan hefur 2.500 tonn mánaðarlega heildarframleiðslugetu og 20.000 tonn á ári. Afhendingartími er metinn áður en samningur er undirritaður í samræmi við pöntunarmagn og núverandi verksmiðjugetu. Endurteknar pantanir geta venjulega notað áður staðfestar teikningar og framleiðslugögn til að styðja við hraðari tímasetningu.

• Lágmarks pöntunarmagn er 1 tonn. Hægt er að sameina mismunandi turngerðir eða gerðir í einni innkaupapöntun. EXW og FOB skilmálar eru æskilegir og USD uppgjör er stutt. Útflutningsumbúðir eru styrktar til að draga úr hættu á blönduðum búntum og íhlutum sem vantar við flutning.
